5G执法记录仪综合管理平台

第一、系统概述

1．1、政策推动

日前，中央深改委通过了《关于深化公安执法规范化建设的意见》，要创新执法机制，加快监管执法信息化建设；要加强监管执法队伍建设，建立现场执法全过程记录制度；公安部要求确保将执法记录仪配备到位。

1.2、现状描述

目前执法记录仪既能有效促进民警规范、公正、文明执法，又能有力地维护民警的合法权益，成为基层一线民警开展执勤执法工作的“利器”。但是大部份现有的执法记录仪虽然能记录现场的音视频，却不能进行实时回传图像、也不具备全球GPS或北斗定位，无法协同后端监控调度指挥平台系统实现针对户外移动式个体的远程调度指挥功能，导致实际使用价值不高。

1.3、建设目标

 实时定位：实现民警无线实时定位；

 实时图传：管理平台和民警进行实时视频传输及语音对讲。

时效性：通过网络视频监控提高执法人员巡视和执法的时效性。一方面网络实时监控对本单位的巡查工作产生互补作用；另一方面当事故发生后，领导能够及时作出反应，通过大屏可以实时监控前端场景与并可实现与前线执法人员进行通信指挥。

安全性：通过电子器材进行监控，能够提高整个执法过程的安全性，确保执法人员的人身安全。

可实现存储、编目、检索、管理、考核、研判等功能

第二章、系统建设

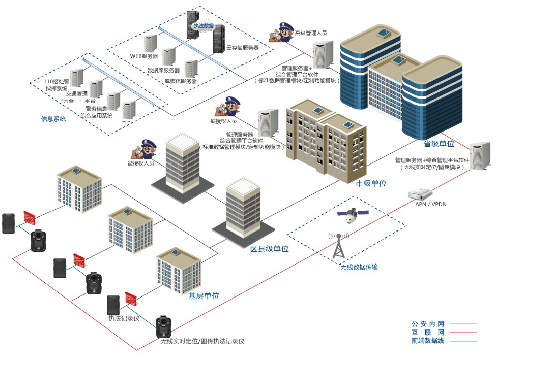

2.1、系统应用拓扑图

2.2、系统组成概述

本系统平台解决方案主要由：

4G单警执法视音频记录仪（标准功能、4G传输功能、定位功能等）

管理服务器（综合管理平台软件）

客户端管理软件（实时视频、定位模块、语音模块等）

三大部分组成。实现执法记录仪从单一使用模式向网络化、系统化、智能化的转变，将执法数据综合效应最大化，从此繁琐的执法数据监管工作轻松完成。

2.3、系统整体解决方案拓扑图

2.4、系统应用与功能

2.4.1、实时无线图传

将现场的图像通过4G无线网络进行传输，实时同步传输至监控中心。监控中心通过安装视频监控软件监控前端现场情况，也可以任意切换监控现场。

2.4.2、全球实时定位

4G单警执法视音频记录仪内置GPS定位系统模块和天线，利用无线模块将位置信息实时发送到监控中心，在平台的电子地图上显示出设备的具体位置。

2.4.3、前后端语音对讲

监控中心通过客户端监控软件实现与前端单警执法仪进行的语音通话，以便于统一指挥与调度。

2.4.4、多画面监视

监控客户端软件可同时监视多路前端单兵终端图像功能。可以设置4分屏、6分屏、9分屏和16分屏

2.4.5、多级管理权限

系统采用多级管理权限，不同级别的用户会有不同的权限，并根据权限分配观看所属设备的视频等。

2.4.6、本地执法回放

4G单警执法视音频记录仪拥有标准执法仪的功能，可现在回放观看执法事件中的存在有争议的地方，文明执法。

2.4.7、资源统一配置与管理

系统根据用户管理模式的特点，采用集中式的管理方式。通过中心管理服务器对系统中的前端设备进行集中的管理和控制。从而有效的解决了系统中所有平台的用户能按其职责权限，获得相应的功能服务，解决控制权、调看权等一系权限问题，实现全网资源的统一管理。

第三章、系统具体实施

3.1、服务器安装需求准备说明

l  服务器硬件：

服务器操作系统要求：

Windows Server 2008 R2 企业版 64位中文版

公网IP：

服务器需要一个固定的公网IP地址（如：120.24.50.62）

带宽需求：

为使用效果达到更好，推荐使用光纤接入服务器；假如项目有10台设备，则公共网络带宽需要5M以上的光纤（供参考）

3.2、流量：以1台4G执法仪为单位：

3.3、设备简介与技术指标

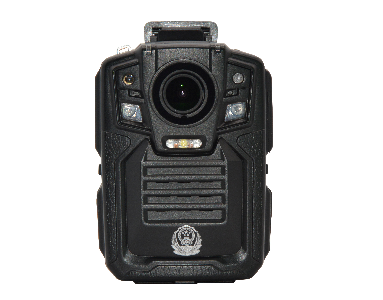

4G单警执法视音频记录仪LPE880采用安霸高速处理器和嵌入式Linux操作系统，集高清视频、音频、3G/4G和Wi-Fi无线通讯模块、GPS、存储、报警等模块，可广泛用于公、检、法、司、武警、工商、税务等执法部门。执法者在执法现场使用该设备可适时记录现场情况，收集证据，规范执法行为，并可通过3G/4G、Wi-Fi无线网络进行实时视音频信息传输、语音对讲等功能；协同后端功能完善的监控调度指挥平台系统实现针对户外移动式个体的远程调度指挥功能。

第四章、综合管理服务器（平台管理软件）

   管理平台是一套运用于互连网上的集音视频实时监视存储，设备动态入网与管理，报警管理，GPS定位与第三方应用服务于一体的大型综合监控平台。

4.1、系统的主要特点：

系统采用分布式，基础设置于业务支持分离设计，可方便融入现有行业系统。

 基于SOA架构，系统统一采用WEB SERVICE，同时支持BS/CS模式。

接入服务实现统一信令和路由，支持移动设备动态入网。

流媒体服务器：电信级转发，可支持大量并发设备和用户。

接入服务可根据路由跳数与系统各服务器负载情况智能调整流服务器。

4.2、平台软件构成

分布式服务器架构模式，承载10万级以上设备。

服务器稳定，自动检测当机，3分钟内自动重启。

“一键式”的服务器部署，让你轻松驾驭。

4.3监控客户端软件功能

监控客户端软件，通过不同权限的用户名进入，可以实现不同操作管理功能（视频浏览、语音对讲、GPS定位、录像存储等），超级管理员可以对接入平台的设备进行管理，对平台里的各个服务器进行管理，以及对用户和用户组进行管理。普通用户进入则实现监看查询等功能。
